概覽:

規格參數	訂貨號
TrustPLC CTSC-200 EM231熱電偶PID模塊，4AI×TC PID	CTS7 231-7TD32
TrustPLC CTSC-200 EM231熱電偶PID模塊，8AI×TC PID	CTS7 231-7TF32

功能特性：

總線、電源、通道間全隔離，可靠性高，抗干擾能力強

16位采樣精度，采用硬件濾波技術，測量值更加準確穩定

供電電源有反接保護和浪涌吸收功能，適用于惡劣的工業環境

集成先進的模糊邏輯控制算法，不占CPU資源，無需編程即可實現準確的溫度控制，動態性能好

PID控制輸出可以是PWM或模擬量，雙極性輸出，可以控制加熱和冷卻

使用規范：

應采用絕緣型熱電偶以獲得理想的抗干擾能力，提高可靠性

信號線應采用屏蔽線，屏蔽線需單端接地

在系統有良好接地的情況下模塊的接地端應接到地線上，否則不接地

未使用到的通道請短接以消除斷線故障告警

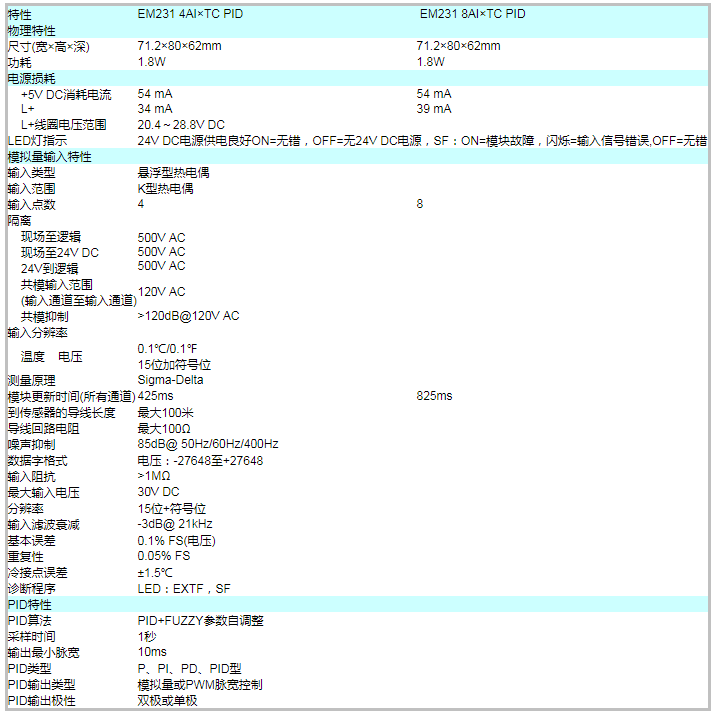

技術參數:

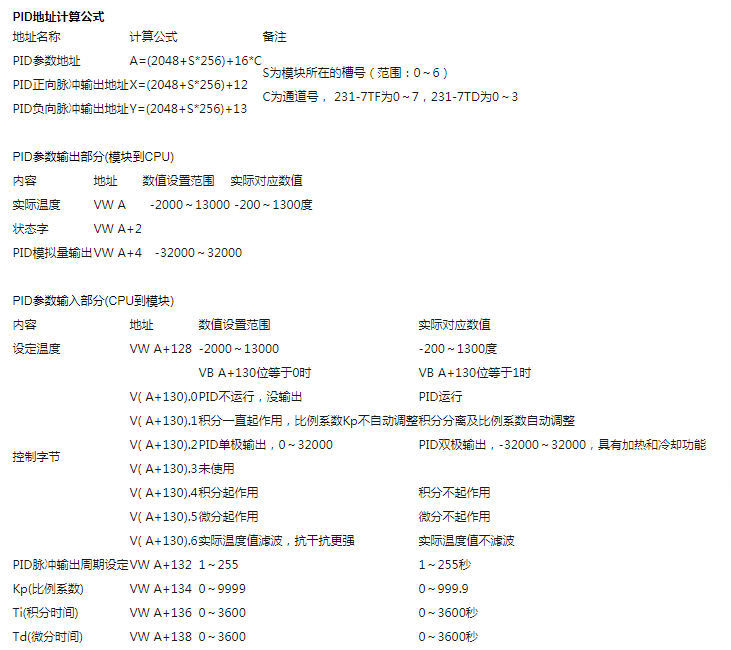

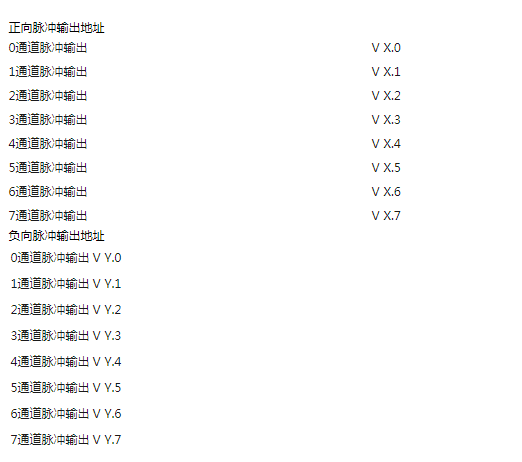

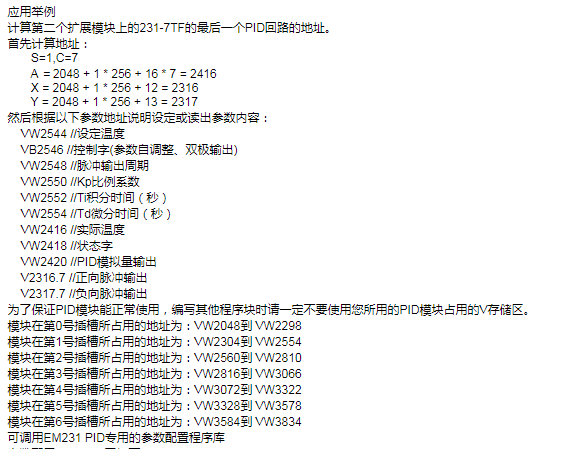

PID地址與參數配置

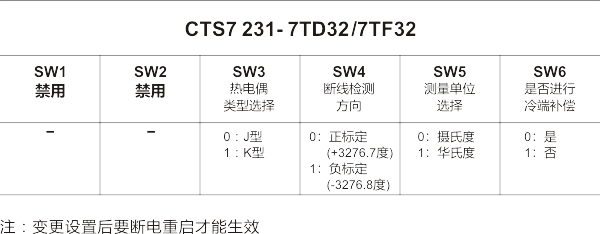

配置設置：

可調用EM231 PID專用的參數配置程序庫

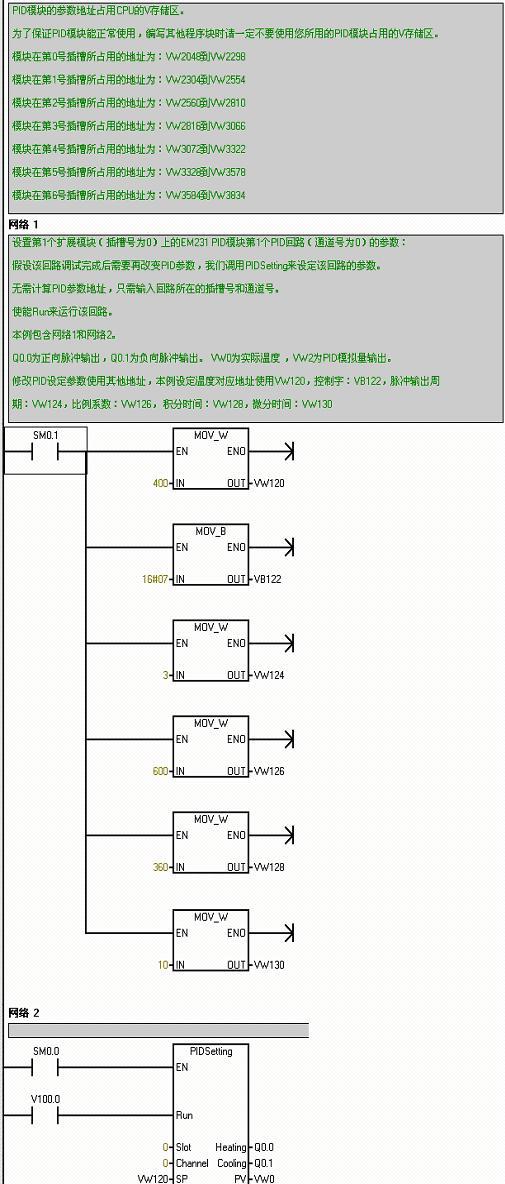

參數配置LADDER圖如下：

安裝規格:

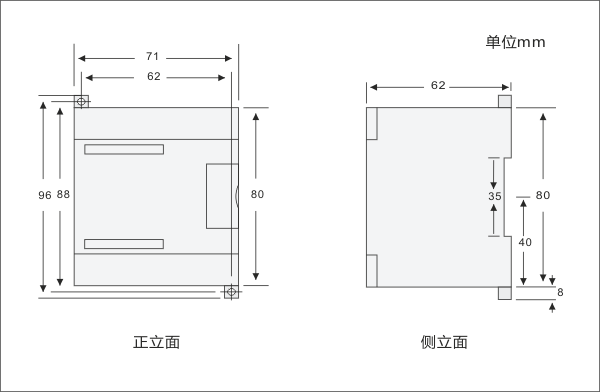

尺寸圖：

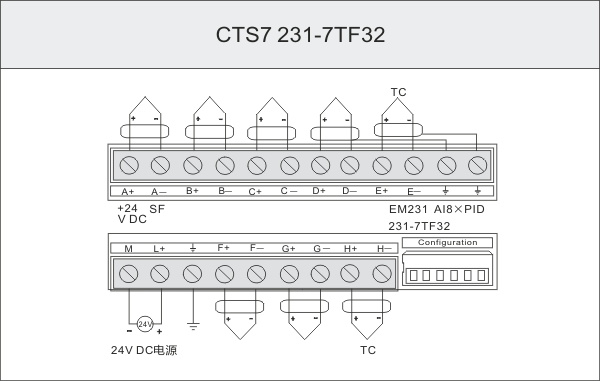

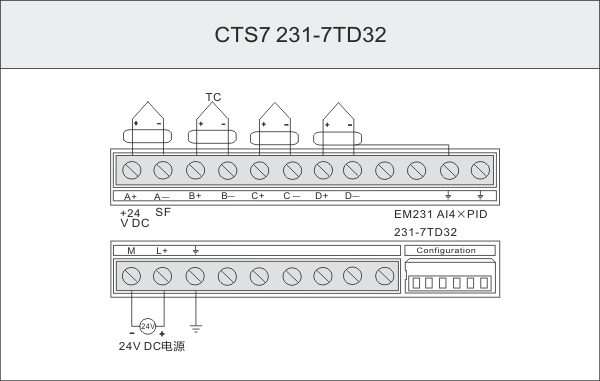

接線圖：
