概覽:
規格參數 | 訂貨號 |
TrustPLC CTSC-200 EM231-7ND溫度采集模塊，2點NTC或PT100，2點電壓或電流輸入，隔離型16位精度 | CTS7 231-7ND32 |
TrustPLC CTSC-200 EM231 -7NF8PT100/8NTC溫度采集模塊，光電隔離，16位精度。 | CTS7 231-7NF32 |
主要特性:
· 總線、電源、通道間全隔離，可靠性高，抗干擾能力強
· 16位采樣精度，采用硬件濾波技術，測量值更加準確穩定
· 供電電源有反接保護和浪涌吸收功能，適用于惡劣的工業環境
使用規范:
· 信號線應采用屏蔽線，屏蔽線需單端接地
· 在系統有良好接地的情況下模塊的接地端應接到地線上，否則不接地
技術參數:

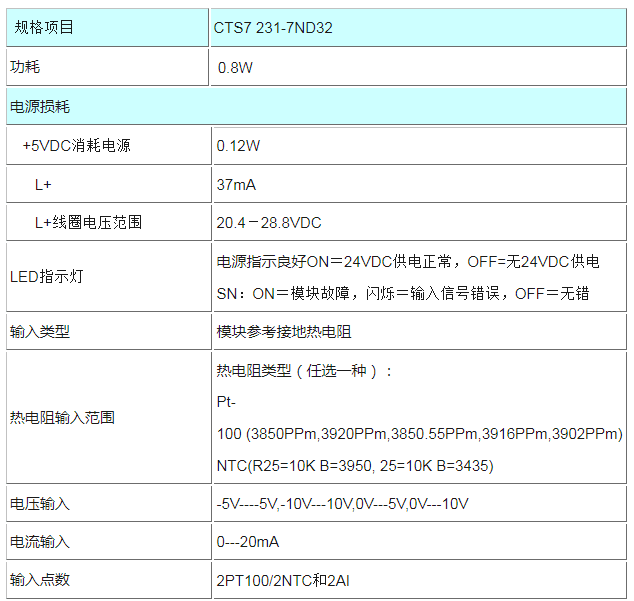

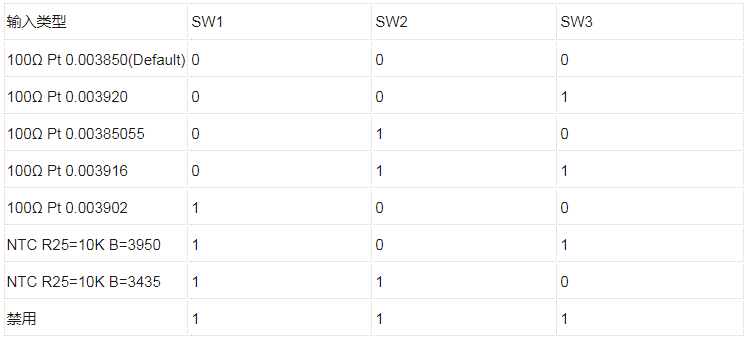

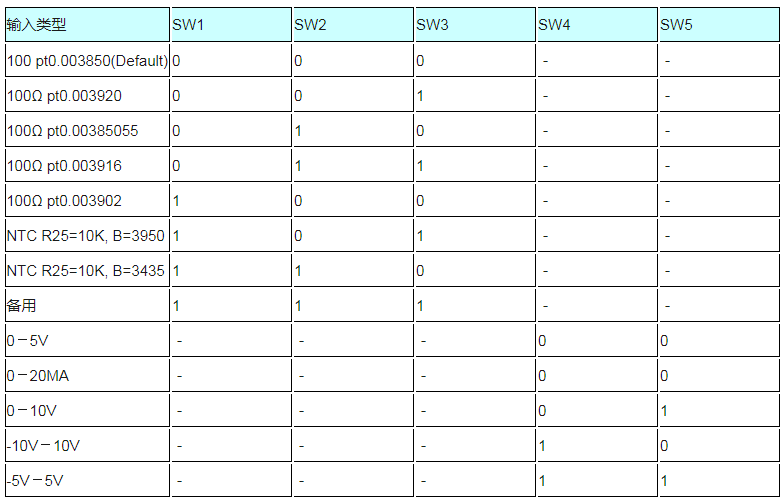

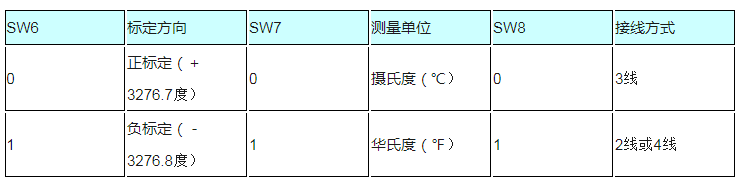

配置設定 ：
性能參數 ：
規格項目 | CTS7 231-7NF32 |
尺寸（W x H x D），mm | 120.5 x 80 x 62 |
功耗 | 1.8W |
電源損耗 | |
+5VDC消耗電源 | 60mA |
L+ | 32.5mA |
L+線圈電壓范圍 | 20.4-28.8VDC |
LED指示燈 | |
+24VDC電源指示 | 亮：模塊供電正常；滅：模塊無電源，所有通道測得集數據均變?yōu)?2766 |
SF狀態指示燈 | 滅：各通道均正常；閃爍：有通道斷線或超量程，對應通道數據為+32767或-32768（斷線時由SW4標定方向撥碼開關確定） |
輸入類型 | Pt100：α=3850PPm/3920PPM/3850.55PPM/3916PPM/3902PM NTC：R25=10k/B=3950或R25=10k/B=3435 |
溫度測量范圍 | Pt100：-50℃～800℃ NTC（R25=10k/B=3950）：-40～120℃ NTC（R25=10k/B=3435）：-40～150℃ |
輸入點數 | 8PT100/8NTC |

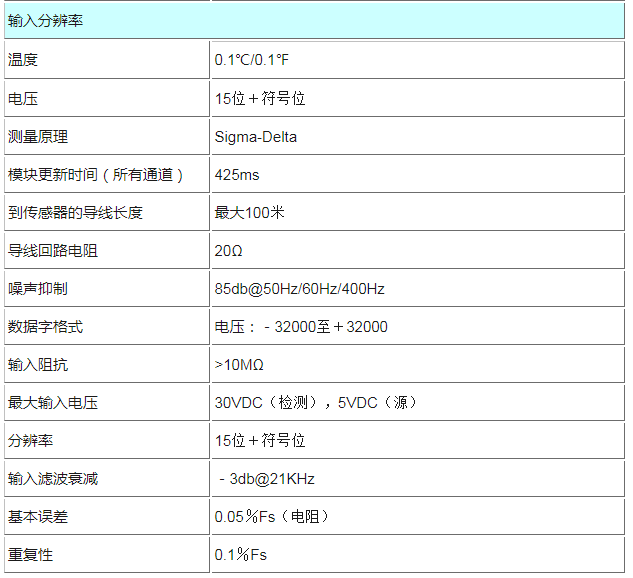

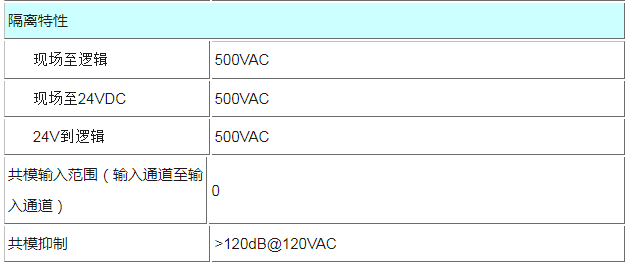

隔離特性 | |
現場至邏輯 | 500VAC |
現場至24VDC | 500VAC |
24V到邏輯 | 500VAC |
噪聲抑制 | 85dB@50/400 Hz |
共模抑制 | 120dB@120VAC |
分辨率 | 0.1 ℃ / 0.1 ℉ |
測量精度 | ±0.3℃ |
測量原理 | SIGMA-DELTA |
電纜長度，最大 | 100 m |
電纜環路電阻，最大 | 20Ω |
更新時間 | 825 ms |
斷線檢測 | Pt100檢測3條導線（NTC檢測2條導線），檢測時間最長3分鐘 |
配置設定 ：
軟件配置：
對于EM231 8AI×16位模擬量輸入模塊，其讀數是在VW中，而不是AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下：
x(VWx) =槽位號 × 64 + 輸入通道號 × 2
槽位號對應模塊的安裝位置，緊靠CPU的第一個擴展模塊槽位號為0，第二個擴展模塊槽位號為1，依此類推。輸入通道共8路，從A至G，對應的編號為0至7。

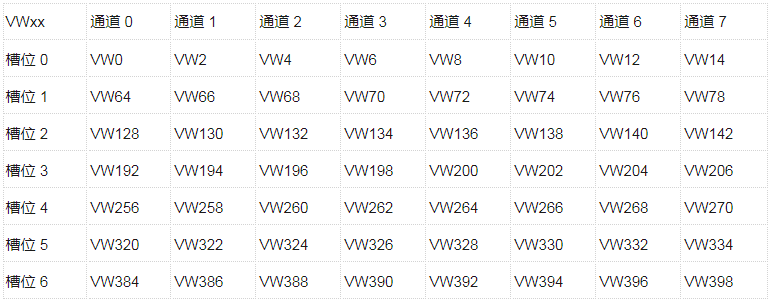

下面給出基于上面公式計算得到的地址速查表：
注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面板所分配的地址固定為VW0，因而如果你的系統中需要同時使用到TD2X或TD200和EM231 8AI模塊，則EM231 8AI模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。

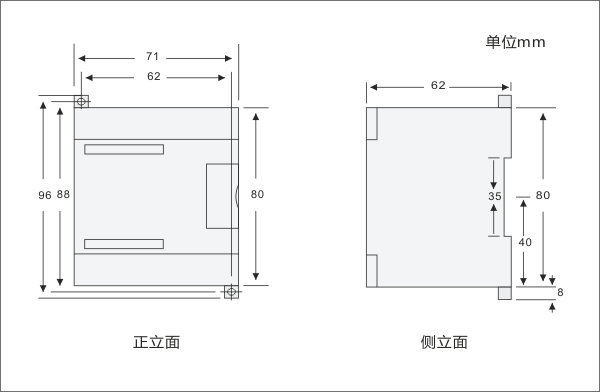

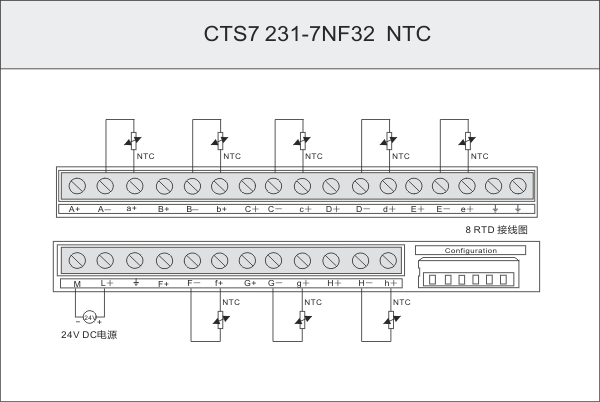

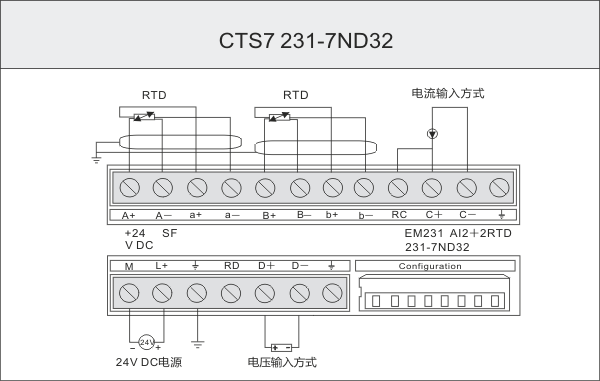

安裝規格：
